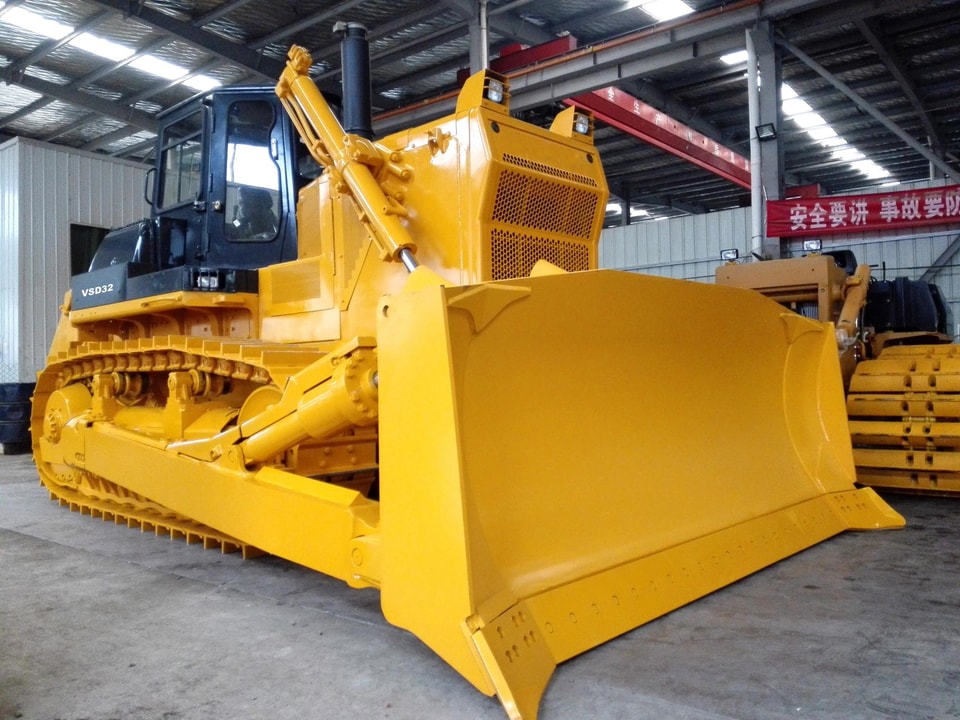

Брошюра бульдозера VSD32












Брошюра бульдозера VSD32
●Двигатель: Cummins NTA855-C360S10
●Номинальная мощность: 257 кВт (345 л.с.) при 2000 об/мин
●Эксплуатационная масса: 37,2 т
•Двигатель CUMMINS NTA855-C360S10, соответствующий нормам выбросов Stage III, обеспечивает более высокую мощность и надёжность, которые вам необходимы. Благодаря выпускному турбокомпрессору он может нормально работать на высоте до 4300 метров.
•Высоконадёжная коробка передач с переключением под нагрузкой, стабильный гидротрансформатор и двухступенчатая главная передача со шестернями прямого зуба эффективно передают мощность.
•Отдельный бачок охлаждающей жидкости двигателя, масляный радиатор шасси, водяной и воздушный интеркулер обеспечивают отличные охлаждающие характеристики и простоту обслуживания, что гарантирует непрерывную работу машины.
•Основная рама полностью коробчатой конструкции выполнена из цельносварной интегральной конструкции из стальных листов и соединена со коробом заднего моста. Она обладает высокой несущей способностью при ударных нагрузках и устойчивостью к изгибу и кручению. Качественный сварной шов обеспечивает длительный срок службы основной рамы.
•Главная передача с нижним расположением обеспечивает более высокое тяговое усилие и отличную проходимость. Гусеничная ходовая часть достигла международного передового уровня и подходит для различных сложных условий работы, отличаясь высокой надёжностью и грузоподъёмностью.

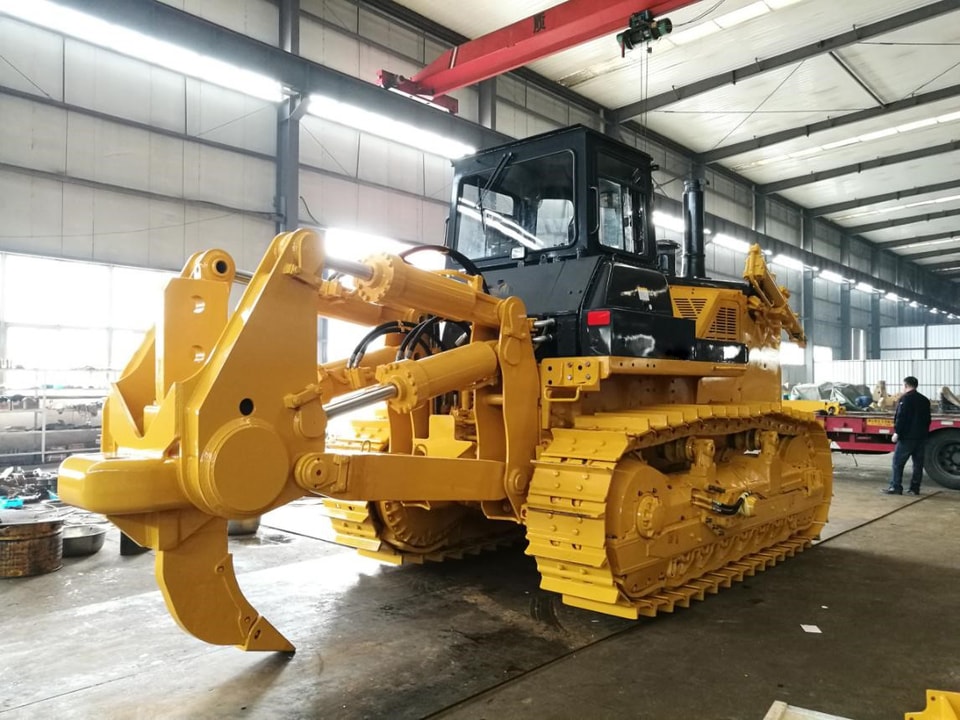

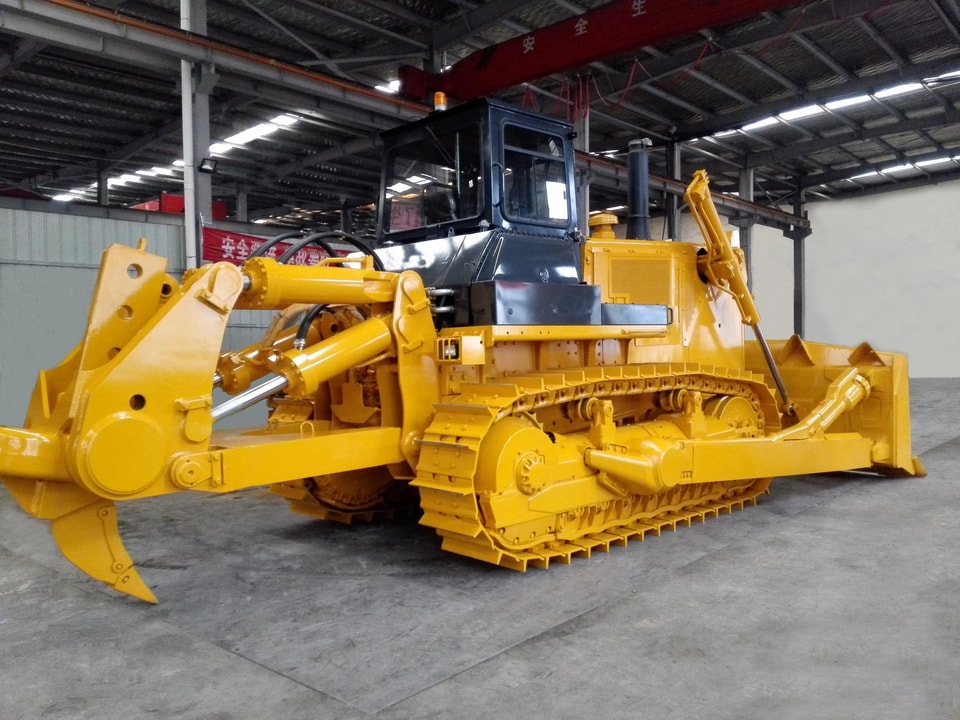

•Стандартный прямой отвал с наклоном обладает мощным режущим усилием, а трёхзубый рыхлитель может быть установлен для рыхления глины и промёрзшей земли, обеспечивая высокую эффективность работы и сверхсильную проникающую способность
•ВVostosun бульдозеры на 95% аналогичны продукции известного китайского производителя Shantui. Основные узлы и агрегаты такие же, как у бульдозеров Shantui. Все сервисные компании, обслуживающие Shantui и Komatsu, легко справятся сVostosunбульдозерами.
Общие | Габариты | 6880×4130×3725 мм | ||
Эксплуатационная масса | 37200 кг | |||
ДВИГАТЕЛЬ | Модель | Cummins NTA855-C360S10 | ||
Тип | Жидкостное охлаждение, рядныйверхнеклапанныйс непосредственным впрыскомс турбонаддувом | |||
Количество цилиндров | 6 | |||
Диаметр цилиндра × ход поршня | Φ139.7×152.4 мм | |||
Рабочий объём цилиндров | 14.01 л | |||
Номинальная мощность | 257 кВт (345л.с.) при2000 об/мин | |||
Макс. крутящий момент | 1440 Н·м при 1400 об/мин | |||
Расход топлива | 245 г/кВт·ч | |||
ТРАНСМИССИЯ СИСТЕМА | Гидротрансформатор | 3-элементная, 1 ступень, 1 фаза | ||
Коробка передач | Планетарная, с переключением под нагрузкой, принудительная смазка | |||
Центральный приводной вал | Спирально-коническая передача, одноступенчатое понижение скорости, разбрызгивающая смазка | |||
Поворотная муфта | Мокрого типа, многодисковая, с пружинным нажимом, гидравлическим разъединением, гидравлическое управление | |||
Тормоз поворота | Мокрого типа, с плавающей ленточной конструкцией, ножной тормоз с гидроусилителем | |||
Бортовой редуктор | 2-ступенчатое понижение скорости цилиндрическими шестернями, разбрызгивающая смазка | |||
СКОРОСТЬ ПЕРЕДВИЖЕНИЯ | Передача | 1-я | 2-я | 3-я |
Передний ход | 0~3.6 км/ч | 0~6.6 км/ч | 0~11.5 км/ч | |
Задний ход | 0~4.4 км/ч | 0~7.8 км/ч | 0~13.5 км/ч | |
| Тип | Балка с напылением, подвесная конструкция с уравнительным балансиром | ||
Количество поддерживающих катков | По 2 с каждой стороны | |||
Количество опорных катков | 7с каждой стороны | |||
Количество башмаков гусеницы | 41с каждой стороны | |||
Тип башмака гусеницы | С одним грунтозацепом | |||
Ширина башмака гусеницы | 560 мм | |||
Шаг | 228.6 мм | |||
Ширина колеи | 2140 мм | |||
Давление на грунт | 0.105МПа | |||
ГИДРАВЛИЧЕСКАЯ СИСТЕМА | Максимальное давление | 14 МПа | ||
Тип насоса | Шестерёнчатый насос | |||
Рабочий объем | 355л/мин | |||
Диаметр рабочего цилиндра | 140 мм× 2 | |||
| Тип отвала | Прямой с перекосом отвал | Угловой отвал | Полу-U-образный отвал |
Вместимость отвала | 10м³ | 6м³ | 11.9 м³ | |
Ширина отвала | 4130 мм | 5000 мм | 4130 мм | |
Высота отвала | 1590 мм | 1140 мм | 1710 мм | |
Макс. заглубление ниже уровня грунта | 560 мм | 630 мм | 560 мм | |
ТРЁХЗУБЫЙ РЫХЛИТЕЛЬ | Макс. глубина рыхления | 842 мм | ||
Макс. подъём над уровнем грунта | 883 мм | |||
Вес трёхзубого рыхлителя | 3802кг | |||
ОДНОЗУБЫЙРЫХЛИТЕЛЬ | Макс. глубина рыхления | 1250 мм | ||
Макс. подъём над уровнем грунта | 965 мм | |||
Вес трёхзубого рыхлителя | 3252кг | |||
